爐膛燃燒器火焰檢測器FRZJ-102

火焰檢測器是火力發電廠爐膛安全監控系統的重要設備，主要是根據火焰的燃燒狀態進行檢測，如果火焰燃燒狀態不滿足正常條件或是熄火，會通過傳感器給出信號，確保鍋爐滅火時停止燃料供應，切斷安全隱患，主要是由信號處理器何探頭部分組成。

火焰檢測器主要分為紫外光火焰檢測器、紅外光火焰檢測器和可見光火焰檢測器，它的原理主要就是通過火焰燃燒中產生的光能來進行檢測，一般用光電元器件做為反應裝置，將光能信號轉換為電信號，判斷爐膛的燃燒狀況。

FRZJ-102紫外線火焰檢測器主要用于燃?xì)?、燃油工業燃燒器的火焰檢測，燃料燃時燒輻射一定頻率的光譜，UV傳感器對燃燒光譜不間斷采集分析，經智能頻率合成模塊計算輸出模擬火焰信號，火焰信號經電容自動跟隨漂移反饋模塊電路處理得出穩定火焰信號，從而實現UV傳感器至檢測器間的分布電容自動匹配，傳感器與檢測器間的連接距離可達80米而無需調整電容匹配電位器，同時檢測器還設置檢測靈敏度調節電位器和熄火延時關閥調節電位器，進一步方便用戶使用。

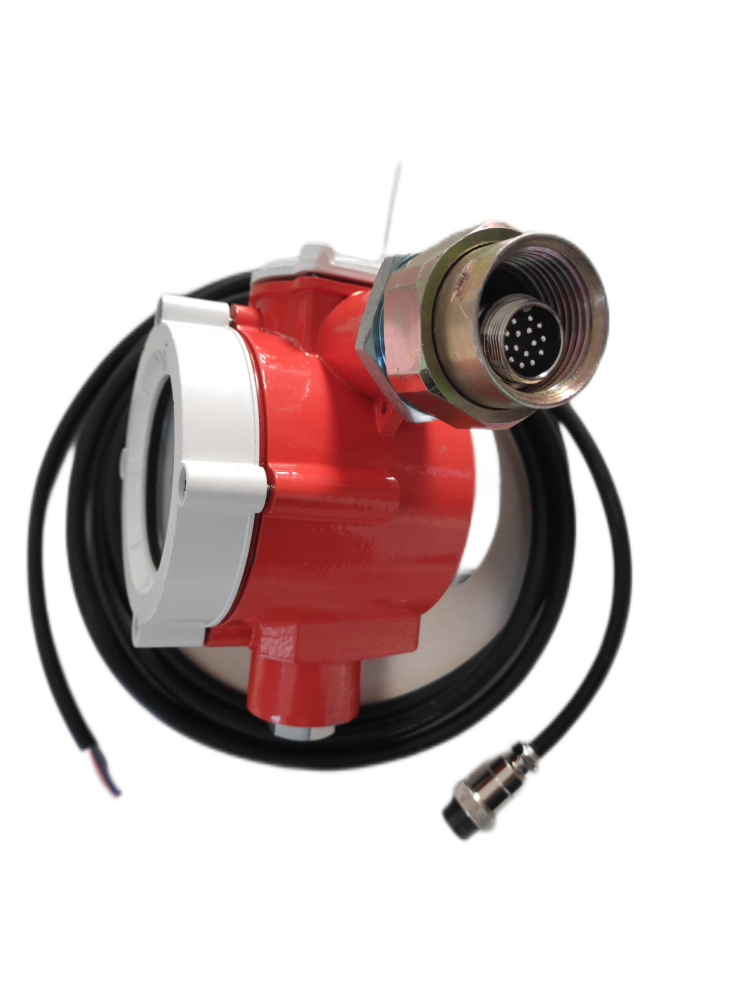

上圖為分體式紫外線火焰檢測器

FRZJ-102AT紅紫外復合一體型火焰監測紅紫外火焰探測器主要是利用光學敏感器件檢測火焰燃燒時發出的紅外波  與紫外波，其中，紅外波長為 4.4um，紫外波長為 180～265nm，通過數模處理電 路將光波信號轉換為電信號，并依靠 32 位微處理器對電信號進行分析識別，區 分出真實的火焰信號，并對外發出報警信息。

上圖為紅紫外一體式火焰檢測
