煅燒爐烘爐用電離式火檢開發及應用

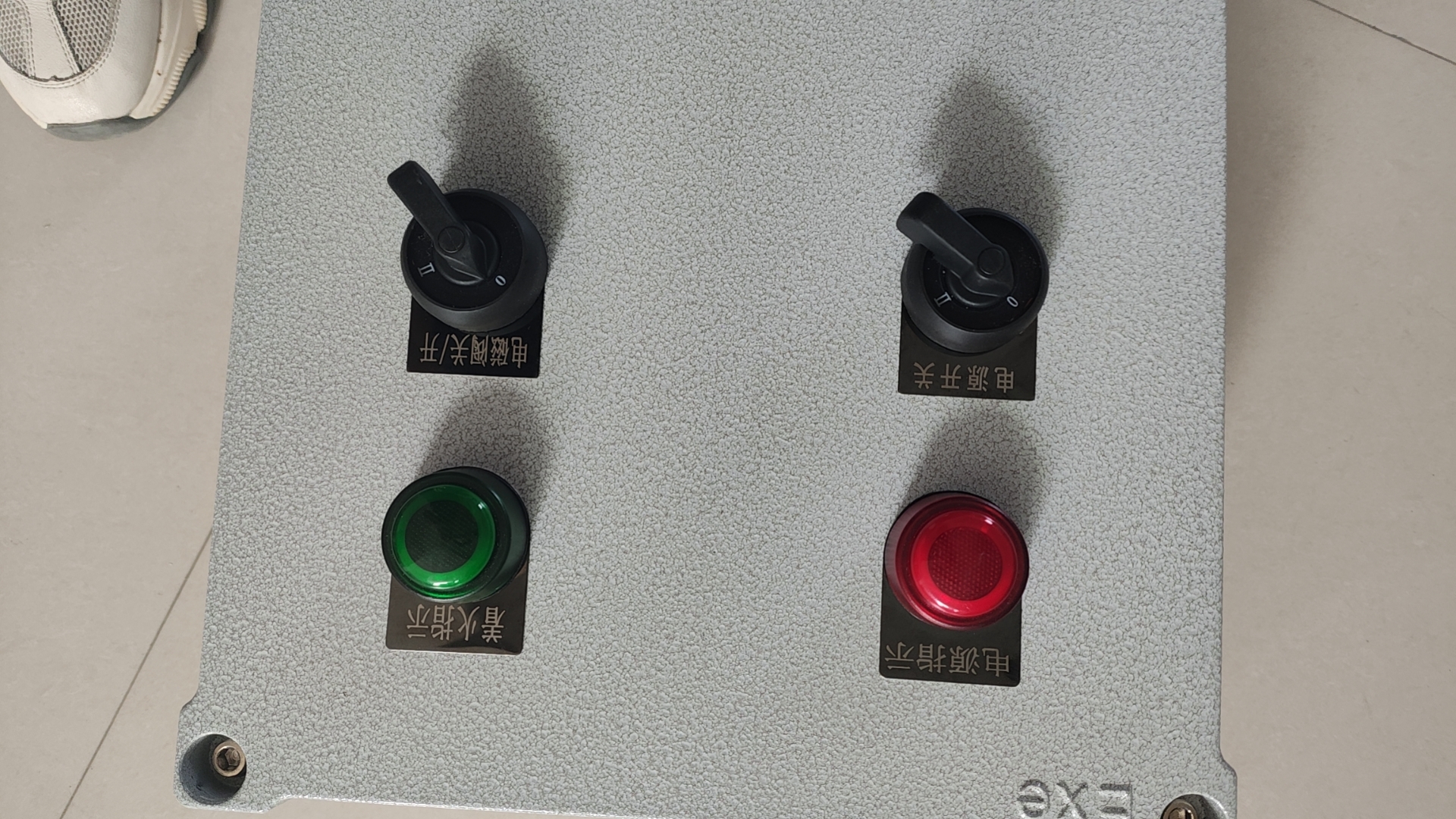

為了應對煅燒爐烘爐火焰檢測工況，我司成功開發煅燒爐專用電離式火焰檢測器，此檢測器及改進版如下圖所示：

     普通版             改進版

普通版及改進版相同功能：

    1、在烘爐工作時，火焰探針檢測火焰燃燒產生的離子，在非正常熄火時，電磁閥自動斷開并同步切斷天然氣，生產安全。

    2、電離式火焰檢測器外部箱體均為防爆箱，保證現場設備使用安全；

普通版及改進版相同功能：

    1、改進版箱體進出線配備3個GX16-2航空插頭，現場安裝時可不用開箱，直接插拔，減小現場工作量；

    2、箱體內部應配備24V轉換電源，可以直接使用220V電源輸入，內部切換，可以滿足絕大部分現場使用場景。

    3、箱體外部設置電磁閥轉換開關，可以實現24V電磁閥直供電以及控制器雙重控制，在后期烘爐溫度達到500℃及以上時，可實現電磁閥直接供電。

    4、在點火期間，火焰并無溫度，探針檢測不到火焰；故在點火期間、探針檢測不到火焰溫度時，控制器設置有不低于30S的延遲時間，確保在點火時，電磁閥一直供電，天然氣電磁閥為開通狀態，提供燃?xì)猓岣攥F(xiàn)貨效率。

    5、正常烘爐工作期間，探針檢測到火焰時，電磁閥正常供電，在檢測不到火焰時，電磁閥自動關閉。

    我司新開發烘爐電離式火焰檢測器，具有如下特點

    1、檢測靈敏，靈敏度可達2S，為燃燒設備保駕護航。

    2、安裝時不用打開箱蓋直接插拔即可工作，簡單方便，減少現場工作強度。

    3、采用增安型防爆箱體，箱體采用鑄鋁合金，安全可靠。

    4、探針陶瓷采用氧化鋯耐高溫陶瓷，耐溫1100度。
